Urządzeniem służącym do odbioru cyfrowego strumienia danych audio/wideo zakodowanego w standardzie MPEG2 może być, dekoder cyfrowy IRD lub przystawka STB. W niniejszym opracowaniu, zostało ono nazywane "terminalem multimedialnym".

Architektura sprzętowa

Terminal multimedialny składa się z następujących elementów:

• modułu tunera,
• demodulatora kanałów,
• układu korekcji błędów (FEC),
• demultipleksera strumienia danych MPEG2,
• dekodera MPEG2 audio i wideo,
• układu deszyfrujący,
• modułów pamięci RAM,
• pamięci ROM (zawierająca moduł ładujący nowe oprogramowanie),
• pamięci FLASH do przechowywania kodu systemu operacyjnego i ustawień parametrów użytkownika,
• akceleratora grafiki,
• kodera sygnału wideo do standardu np. PAL,
• wyjścia audio.

  Aby móc sterować funkcjami terminala, musi on posiadać interfejsy odpowiednich urządzeń peryferyjnych: moduł pilota (RC), port równoległy, porty szeregowe, do których można podłączyć np. klawiaturę komputerową, myszkę, albo dla uzyskania kanału zwrotnego - modem zewnętrzny. Jeśli terminal nie służy tylko do odbioru programów z jednej platformy, to powinien posiadać wejście (CI), do którego można podłączyć moduł dostępu warunkowego CAM.

  Architektura sprzętowa terminala multimedialnego jest praktycznie taka sama, niezależnie od źródła sygnału MPEG2. Terminale różnią się tylko modułem dla sygnału wejściowego.

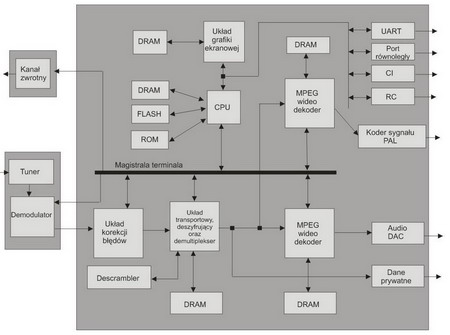

Rys.14 Architektura terminala multimedialnego

Opis działania terminala multimedialnego

  Moduł tunera dostrojony do wybranej częstotliwości nośnej konwertuje sygnał odbierany z konwertera do pasma podstawowego. Sygnał ten jest zamieniany na postać cyfrową przez przetwornik analogowo-cyfrowy. Następnie, przy zastowosaniu demodulatora i układu korekcji błędów uzyskiwany jest bitowy strumień danych. Strumień ten składa się z pakietów o długości 188 bajtów. Każdy z pakietów posiada tzw. PID (Packet ID) identyfikujący, do jakiego strumienia danych on należy (jeden program telewizyjny, radio, dane do elektronicznego przewodnika po programach). Demultiplekser odnajduje i wyłuskuje pakiety audio i wideo dla wybranego przez użytkownika programu. Dane te są zapamiętywane w pamięci RAM terminala, skąd następnie przesyłane do dekodera audio i wideo MPEG2 w celu rekonstrukcji orginalnej treści przekazu. Wybrany program jest nastepnie przesyłany na wyjście audio i wideo.

Źródło: [9]
